在生活中我們常說的過UV，表面字義是經(jīng)過紫外線照射。其制作工藝是在產(chǎn)品表面噴涂一層UV光油后再經(jīng)過紫外線光源照射光固化的工藝制作流程。
1.UV概念
UV 是紫外線的英文（Ultra-Violet Ray）縮寫，工業(yè)用 UV 光源光譜范圍是200nm-450nm，以365nm為中心。按波段的不同，分別為UV-A，UV-B，UV-C各具有不同的用途。
低壓UV燈管即殺菌燈則主要用于殺菌消毒，另外UV-B還主要用于紫外線檢驗，醫(yī)療治療等。
強(qiáng)紫外線高壓水銀燈由高品質(zhì)的純石英管材制造而成，使紫外線能高程度及大量的穿透，其弧長度/發(fā)光長度可由5厘米至300厘米不等，常見功率為每厘米30W至200W，超大功率UV燈一般在每厘米200W或以上操作，該燈光譜有效范圍在350-450nm之間，主波峰為365nm，有700多個品種，功率由100w-25kw.
2.UV固化
UV固化在英文中稱UV Curing 或 UV Coating，UV固化是光化學(xué)反應(yīng)，即液態(tài)的UV照射可固化材料經(jīng)印刷或涂布到承印物或工件表面，經(jīng)UV光線照射實(shí)現(xiàn)硬化的過程，UV固化與傳統(tǒng)的干燥過程相似，但原理不同，傳統(tǒng)的干燥一般借助于涂敷材料中溶劑的揮發(fā)而形成硬化，而UV固化交聯(lián)則無溶劑揮發(fā)。
Ultraviolet，簡稱UV，即紫外線，紫外線燈管則簡稱UV燈管。
3.UV燈</p><p>UV燈為氣體放電燈，氣體放電燈分為弧光放電和輝光放電，UV固化中常用UV燈為弧光放電燈，其工作原理是：在真空的石英管中加入定量的高純汞（水銀），通過對兩端電極提供電壓差（壓降），產(chǎn)生離子放電，從而產(chǎn)生紫外線輻射。 4.UV燈的強(qiáng)度
UV燈的強(qiáng)度取決于UV燈管的功率密度，一般常用規(guī)格有： 80W /cm 即 200W/inch;120W /cm 即 300W/inch;160W /cm 即 400W/inch;240W /cm 即 600W/inch.
5.UV組件的選擇</p><p>要保證UV燈正常良好工作需保證以下要素：A.選擇匹配的點(diǎn)燈電源，所配套漏磁變壓器/電容器要與UV燈所需電壓/電流相符，漏磁變壓器的額定功率/二次電壓/工作電流/絕緣系數(shù)/耐壓程度和電容器的容量/耐壓/可沖放電次數(shù)，直接決定了UV燈管的發(fā)光效率/穩(wěn)定性和壽命；B.適配風(fēng)機(jī)要與UV燈功率吻合，注意：不可以用強(qiáng)風(fēng)對燈管表面送風(fēng)冷卻，否則燈管表面溫度過低會造成燈管滅弧熄燈。C.選擇適合的反射罩：UV燈罩定制的標(biāo)準(zhǔn)燈罩為聚光燈罩。
6.UV燈的壽命一般指其能維持足夠的能量進(jìn)行操作的時間，在此期間其能量逐漸衰減直至低于可接受的范圍為止，一般情況標(biāo)準(zhǔn)的UV燈能放射足夠的UV能量達(dá)800小時.UV固化廣泛用于竹木地板、家具、裝飾材料、印刷、印鐵制罐、塑膠涂裝、標(biāo)牌、電路板、光盤等行業(yè)；也是半導(dǎo)體、電子元件、液晶等粘接固化的理想光源.
在特殊配方的樹脂中加入光引發(fā)劑（或光敏劑），經(jīng)過吸收紫外線（UV）光固化設(shè)備中的高強(qiáng)度紫外光后，產(chǎn)生活性自由基或離子基，從而引發(fā)聚合、交聯(lián)和接枝反應(yīng)，使樹脂(UV涂料、油墨、粘合劑等)在數(shù)秒內(nèi)（不等）由液態(tài)轉(zhuǎn)化為固態(tài)。(此變化過程稱之為＂UV固化＂)可見光的短波長側(cè)有紫外線（Ultraviolet radiation 簡稱UV）區(qū)域，波長范圍100~400nm。
紫外線區(qū)域根據(jù)國際照明委員會(CIE)和國際電工委員會（IEC）可分為以下波長域： UV-A: 315~400nm;UV-B: 280~315nm;UV-C: 100~280nm;UV-V: 390 nm 以上（UV-C的波長范圍在生物學(xué)，醫(yī)院，化學(xué)等學(xué)科中還沒有得到統(tǒng)一）.
根據(jù)光子能E=h/λ式（h常數(shù)，λ光波長），波長越短光子能越高。能量較低的UV-A具有光化學(xué)作用，所以也稱化學(xué)線。UV-A用于有機(jī)物的合成、涂料或接著劑的UV固化等領(lǐng)域。UV-B 對生物的作用效果大，能引起紅斑作用及色素沉著等，所以也稱生物線。UV-C是遠(yuǎn)紫外線。因為波長短能量大，具有殺菌作用，能分解分子的結(jié)合。對UV膠水的固化，只有UV-A有較強(qiáng)的效果。紫外線UV固化膠水在波長365nm—400nm的紫外線光照射下能迅速固化,從而發(fā)揮應(yīng)有的接著強(qiáng)度.
UV固化裝置由光源系統(tǒng)、通風(fēng)系統(tǒng)（就是風(fēng)扇）、控制系統(tǒng)(數(shù)字顯示定時器)、箱體幾個部分構(gòu)成。

UV光源系統(tǒng)
它由UV燈管、燈罩、變壓器(鎮(zhèn)流器)、電容器(觸發(fā)器)組成。
1.UV燈管</p><p><br/></p><p>&nbsp;目前市場上的UV燈分高壓汞燈和金屬鹵素?zé)魞煞N。國內(nèi)設(shè)備普遍采用高壓汞燈，進(jìn)口設(shè)備有一部分采用金屬鹵素?zé)簟?(建議使用金屬鹵素?zé)?
(1)UV燈功率的選擇。
UV燈的功率即UV燈光的輻射能量，也稱穿透力。首先，它一定要滿足UV油墨(光油)吸收的光譜波長及功率密度的要求。若UV 燈的功率不夠，即使光照時間再長，過UV固化裝置的次數(shù)再多，產(chǎn)品也達(dá)不到完全固化。相反，還會使UV油墨(光油)表層老化、封閉、變脆等，同時油墨(光油)的附著力也不好，會使疊印的層間結(jié)合力差。因為低功率的UV燈光不能穿透墨層底部，使底部未固化或固化不充分。
(2)UV燈功率一般要滿足80～120W／cm的要求，但功率越大熱量也會越大，因此要根據(jù)固化物和固化速度不同來選擇功率。
(3)UV燈(高壓汞燈)的最大壽命一般為800 — 1000小時，達(dá)到后即應(yīng)更換，因為到此時段的UV燈所發(fā)射的紫外光線的強(qiáng)度變?nèi)?，會影響固化效果。同時建議在使用期內(nèi)根據(jù)生產(chǎn)環(huán)境(空氣的含塵量)不同，在適當(dāng)時間用無水乙醇清潔燈管表面及反射罩表面的反射板，再將UV燈管轉(zhuǎn)90°。這樣有利于UV射線全部有效輻射到UV油墨或光油。
反射罩的類型有聚焦型、非聚焦型和多面反射型。一般采用的是聚焦型。這種反射罩的結(jié)構(gòu)特點(diǎn)是反射的UV光線能量集中，光固化的效率高，有利于厚墨層的油墨固化，可使油墨的深層完全固化。
2.變壓器
變壓器的選擇必須與UV燈的功率相配，即變壓器必須有足夠的輸出電壓，以保證UV燈能全功率工作。如果輸出電壓過高會使燈管燒毀；而輸出電壓過低，燈管又不能全功率工作，從而使紫外線輸出強(qiáng)度不足。
3.電容器
電容的選擇應(yīng)與燈管和變壓器相配套，根據(jù)變壓器的輸出電壓選擇所用電容的耐壓程度。如果選擇不當(dāng)則會使電容擊穿，影響到UV固化裝置的正常工作。
UV組件的選擇
要保證UV燈正常良好工作需保證以下要素：
A.選擇匹配的點(diǎn)燈電源，所配套漏磁變壓器/電容器要與UV燈所需電壓/電流相符，漏磁變壓器的額定功率/二次電壓/工作電流/絕緣系數(shù)/耐壓程度和電容器的容量/耐壓/可沖放電次數(shù)，直接決定了UV燈管的發(fā)光效率/穩(wěn)定性和壽命；
B.適配風(fēng)機(jī)要與UV燈功率吻合：排風(fēng)量=150立方米/小時.千瓦*UV燈功率（KW），注意：不可以用強(qiáng)風(fēng)對燈管表面送風(fēng)冷卻，否則燈管表面溫度過低會造成燈管滅弧熄燈
C.選擇適合的反射罩：市場上UV燈罩定制的標(biāo)準(zhǔn)燈罩一般分為聚光燈罩和平行光燈罩。 UV燈管經(jīng)常發(fā)生的十二大問題
1.UV燈管有霧狀產(chǎn)生是什么原因？如果是管內(nèi)有霧狀就是：
石英管材的問題、即脫羥不好。
或在生產(chǎn)過程中排氣不好。
再就是充進(jìn)的氣體純度不夠。如果是管外有霧狀則是：油墨、光油的氣體揮發(fā)物附著在管壁上，可定期用酒精等溶劑擦試。
2.UV燈變形的主要原因，變形后有什么不良反應(yīng)？UV燈變形的主要原因是溫度過高，輕微變形不影響正常使用，但壽命會縮短很多，嚴(yán)重變形會使燈管某側(cè)管壁變薄而破裂。檢查風(fēng)機(jī)是否損壞或是排風(fēng)管道過長造成排風(fēng)不暢。
3.UV燈管內(nèi)有一塊一塊的晶體吸附是怎么回事？UV燈制做過程中，石英管材清洗不干凈有雜質(zhì)。
4.UV燈管變形成泡狀、爆裂怎么回事？就是局部溫度過高、或是因為石英管壁局部過薄造成的，檢查排風(fēng)系統(tǒng)是否通暢。
5.UV燈管金屬頭總是熔化燒壞是什么原因？
金屬燈架時間久了，銅架氧化，局部接觸不良造成電流過大，打火造成熔化。
新燈熔化就是因為UV燈金屬頭與燈架接觸不良，虛接造成打火溶化。檢查燈架的銅接點(diǎn)是否氧化，檢查彈簧是否有彈力。
6.UV燈管使用幾小時就不能點(diǎn)亮（燈完好無損）是什么原因？如果是金屬鹵素?zé)艟褪且驗辂u化物配比度不合適，或者變壓器輸出過低，或是燈的管壓過高。如果是水銀燈可能就是電極原因或是燈管的內(nèi)在質(zhì)量問題，或是燈已漏氣。
7.UV燈兩端發(fā)黑是怎么回事？是電極粉剝落，附著在管壁上，但用到壽命是正常的，用到一至二百小時，就出現(xiàn)這種情況就不正常了。
8.UV燈在使用中突然曝裂是什么原因？
電流過大（如電容線路短路）
吸風(fēng)時有臟東西打在管壁上。
電極鉬鉑等封接不良。

UV輻射強(qiáng)度
輻射強(qiáng)度是到達(dá)表面單位面積內(nèi)的輻射功率。輻射強(qiáng)度，以每平方厘米瓦特或毫瓦特來表示。它隨燈管的輸出功率、效率、反射系統(tǒng)的聚焦以及到表面的距離不同而不同。直接置于UV燈下的高強(qiáng)度、峰值聚焦功率參考為“峰值輻射度”。輻射強(qiáng)度包括了所有有關(guān)電源功率，效率，輻射輸出，反射率，聚焦燈管的尺寸及幾何形狀的因素。由于UV可固化材料的吸收特性，到達(dá)表層以下的光能量要比表層的要少。在這些區(qū)域的固化條件可能有顯著不同。光學(xué)厚度厚的材料可能會減少光效率，從而導(dǎo)致材料深層的固化不充分。在油墨或涂層里，表面較高的輻射強(qiáng)度會提供相對較高的光能量。固化的深度更多地是被輻射度影響而不是較長的固化時間（輻射量）。高輻射度允許使用較少的光引發(fā)劑。光子密度的增加增多了光子—光引發(fā)劑的碰撞，從而補(bǔ)償了光引發(fā)劑濃度的降低。這對于較厚的涂層會有效，因為表層的光引發(fā)劑吸收和阻礙了同一波長到達(dá)深層的光引發(fā)劑分子。
UV輻射能量 輻射能量表示到達(dá)承印品表面單位面積的光子總量（而輻射強(qiáng)度則是到達(dá)的速率）。在任一指定光源下，輻射能量與固化的速度成反比而與固化的時間成正比。輻射能量是輻射強(qiáng)度的時間累積，以每平方厘米焦耳或毫焦耳表示，（遺憾的是，沒有有關(guān)輻射強(qiáng)度或光譜內(nèi)容換為以輻射能量測量的信息，它僅僅是被曝光表面能量的累積。）它的意義在于它是唯一包括了速度參數(shù)和固化時間參數(shù)的特性顯現(xiàn)。
紅外輻射密度 紅外輻射主要是由UV光源發(fā)射出來的紅外能量。紅外能量和UV能量一起被收集并聚焦在工作表層。這決定于IR的反射率和反射器的效率。IR能量可以被轉(zhuǎn)換為輻射能量或輻射強(qiáng)度的單位。但通常，它所產(chǎn)生的表面溫度才是被注意的重要之處。它所產(chǎn)生的熱量可能有害也可能有益。結(jié)合UV燈解決溫度與IR之間關(guān)系的技術(shù)有許多?？梢苑譃闇p少發(fā)射，傳送和控制熱量轉(zhuǎn)移。發(fā)射的減少通過使用小直徑的燈管來實(shí)現(xiàn)，因為石英管壁發(fā)射幾乎所有的溫度。傳遞的減少可通過在燈管后面使用分色的石英材料反射器（反射紫外過濾紅外）來實(shí)現(xiàn)；或在燈管與目標(biāo)之間使用分色的石英材料的隔熱鏡（隔絕紅外放射紫外）。熱量移動降低了承印品的溫度，在IR引起了溫度升高之后方可使用冷氣流或散熱裝置來控制熱量的移動。IR能量的吸收由承印材料本身決定—油墨、涂層或基片。印速對于印品表面吸收的 IR能量有重大影響。速度越快，被吸收的IR能量越少。

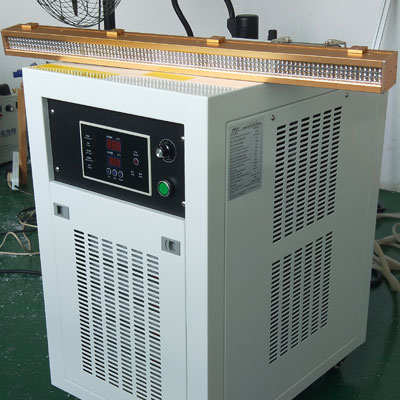

如今的UV燈有區(qū)分UV汞燈和LEDUV燈兩大類，UV汞燈就是我們看到像燈管樣子的。LEDUV燈是一顆一顆的節(jié)能燈珠拼組而成，這種LEDUV燈珠都有一個小芯片，燈頭釋放的紫外線就是這種芯片釋放出來的。
