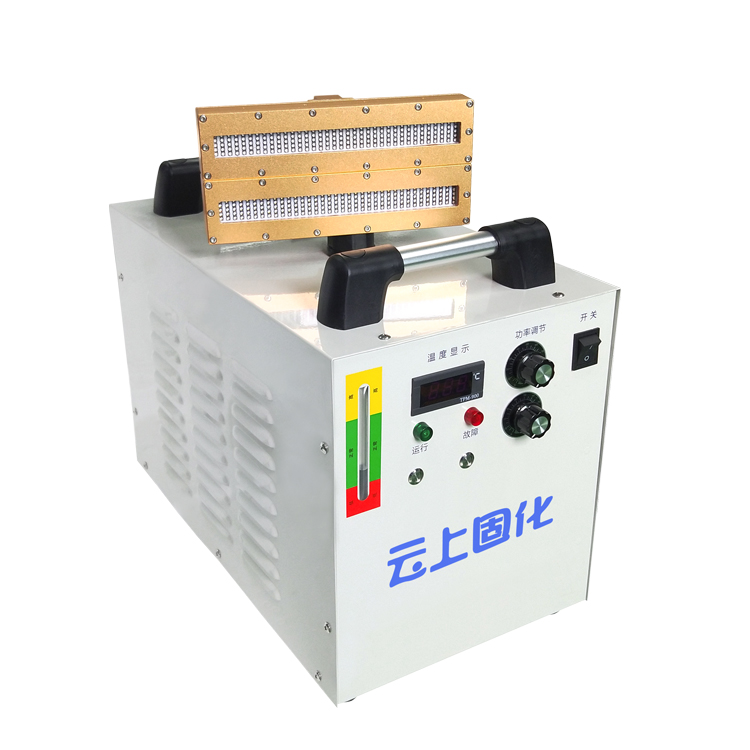

光源系統的結構設計
光源面板由氮化鋁陶瓷基板和 LED-UV芯片組成,基板如圖4-3所示。氮化鋁陶瓷材料具有高電阻率、高熱導率、良好的熱穩定性、良好的化學穩定性和極低的熱膨脹系數等特點。氮化鋁陶瓷材料在常壓下發生分解的溫度為2450℃,耐熱沖擊性很好,其熱導率為225W/(mk),導熱性能和鋁材相當。氮化鋁陶瓷基板是在氮化鋁陶瓷材料上刻蝕金屬電路并在表面刷上絕緣涂料制作而成,有很好的電學性能和高頻性能。
LED-UV芯片選用型號為CUN86B1B(主峰波長385m)和CUNO6B1B(主峰波長405m)兩種,由首爾( Seoul Semi)半導體公司生產,兩種型號芯片參數相同,正向電壓為3.4V,正向電流為500mA,出光功率為1200mW,發光角度為45°,封裝尺寸為3.5mm×3.5mm×2.85mm,熱阻為3.5℃/W。圖43中氮化鋁陶瓷基板尺寸為21.5mm×46.5mm,單顆芯片功率為1.7W,每塊基板排列了35顆LED-UV芯片,每行5顆,每列7顆,所需電功率為59.5W。由于承印物最大幅面寬度為520mm,所以光源系統共需24塊基板。
油墨成分中的光引發劑在吸收特定光譜波段的紫外光后,會引發化學反應,使油墨固化。根據固化機理,測得在365~395m、400~410mm光譜波段各有一個高峰值光引發劑主吸收峰,根據吸收峰的數值選出了385m和405nm兩種型號的 LED-UV芯片。為了得到更高的固化效率,把兩種型號芯片均勻排列,在氮化鋁陶瓷基板上的7行芯片排列中,第一行排列385mm芯片,第二行排列405m芯片,之后按照同樣的方式進行交互排列。
